产品介绍:
一、用途
水供应系统、压力锅炉供水、高纯度水系统、医药、食品、精细化工、冲洗、喷洒等
二、性能极限
适用于对SUS304或SUS316L不锈钢不产生明显腐蚀作用的非易燃易爆的洁净液体
介质温度-------------------------—15℃~+80℃
使用环境温度范围------------—15℃~+40℃
最大工作压力-------------------8bar；轴向吸入，径向排出
本泵全杨程不过载
三、 材质
泵壳、叶轮、后盖、泵轴及过流部件 SUS304或SUS316L
支架及电机壳 铝合金
标准机械密封 DW2、DW4:丁青橡胶/陶瓷/石墨
DW8：丁青橡胶/陶瓷/石墨
（可根据要求提供特殊密封材料）
四、 型号说明
DW2-20/037D
DW------------------------卧式多级不锈钢离心泵
2---------------------------工况点流量为2m³/h
20--------------------------级数为1*10
037------------------------电机功率为0.37KW
D---------------------------D为单相，无D为三相
五、电机
全闭式扇冷电机，连续负载，绝缘等级F或B级，防护等级IP64
IP55
使用环境温度范围 -15℃+40℃
海拔高度 ≤1000m
单相型 220V、50Hz，2900转/分
三相型 380V、50Hz，2900转/分
六、 性能参数表
|
型号 Model |
功率 |
吸程 |
流 量Q Capacity | ||||||||||||
|
单相 |
三相 |
m³/h |
0.5 |
/1.0 |
1.5 |
/2.0 |
2.5 |
/3.0 |
3.5 | ||||||
|
千瓦 |
马力 |
1/min |
8.3 |
16.7 |
25 |
33.3 |
41.7 |
50 |
58.3 | ||||||
|
杨 程 H .Head(m) | |||||||||||||||
|
DW2-20/037D |
DW2-20/037 |
0.37 |
0.5 |
8.5 |
|
18 |
17 |
16 |
15 |
14 |
13 |
11 | |||
|
DW2-30/055D |
DW2-30/055 |
0.55 |
0.75 |
8.5 |
|
26 |
25 |
24 |
22.5 |
21 |
19 |
16 | |||
|
DW2-40/055D |
DW2-40/055 |
0.55 |
0.75 |
8.5 |
|
35 |
32.5 |
31 |
29.5 |
27.5 |
25.5 |
21 | |||
|
DW2-50/055D |
DW2-50/055 |
0.55 |
0.75 |
8.5 |
|
44 |
41 |
39 |
36.5 |
34 |
31 |
26 | |||
|
DW2-60/075D |
DW2-60/075 |
0.75 |
/1.0 |
8.5 |
|
53 |
50 |
47 |
44 |
40 |
36 |
30 | |||
|
型号Model |
功率 |
吸程 |
流 量Q Capacity | |||||||||||
|
单相 |
三相 |
m³/h |
1 |
2 |
3 |
4 |
5 |
6 |
7 | |||||
|
千瓦 |
马力 |
1/min |
16.7 |
33.3 |
50 |
66.7 |
83.3 |
100 |
116.7 | |||||
|
杨 程 H .Head(m) | ||||||||||||||
|
DW4-20/055D |
DW4-20/055 |
0.55 |
0.75 |
/8.0 |
|
18 |
17 |
16.5 |
15.5 |
14.5 |
13 |
11 | ||
|
DW4-30/075D |
DW4-30/075 |
0.75 |
/1.0 |
/8.0 |
|
27 |
26 |
25 |
24 |
22.5 |
20 |
17.5 | ||
|
DW4-40/075D |
DW4-40/075 |
0.75 |
/1.0 |
/8.0 |
|
36 |
35 |
33.5 |
32 |
29.5 |
26.5 |
23 | ||
|
型号Model |
功率 |
吸程 |
流 量Q Capacity | ||||||||||||
|
单相 |
三相 |
m³/h |
/5.0 |
/6.0 |
/7.0 |
/8.0 |
/9.0 |
10 |
11 |
12 | |||||
|
千瓦 |
马力 |
1/min |
83.3 |
100 |
116.7 |
133.3 |
150 |
166.7 |
183.3 |
200 | |||||
|
杨 程 H .Head(m) | |||||||||||||||
|
DW8-20/075D |
DW8-20/075 |
0.75 |
/1.0 |
7.5 |
|
20 |
19.5 |
18.5 |
18 |
17.5 |
16.5 |
15.5 |
14 | ||
|
DW8-30/110D |
DW8-30/110 |
1.1 |
1.5 |
7.5 |
|
29.5 |
29 |
28 |
27 |
26 |
24.5 |
23 |
21 | ||
|
DW8-40/150D |
DW8-40/150 |
1.5 |
/2.0 |
7.5 |
|
39 |
38 |
37 |
36 |
35 |
33 |
31 |
29 | ||
|
DW8-50/220D |
DW8-50/220 |
2.2 |
/3.0 |
7.5 |
|
49 |
48 |
46.5 |
45 |
43.5 |
41 |
39 |
36 | ||
|
单相 |
三相 |
功率 |
吸程 |
流 量Q Capacity | ||||||||||
|
m³/h |
/8.0 |
10 |
12 |
14 |
16 |
18 |
20 |
22 | ||||||
|
千瓦 |
马力 |
1/min |
133.3 |
166.7 |
200 |
233.3 |
266.7 |
300 |
333.3 |
366.7 | ||||
|
杨 程 H .Head(m) | ||||||||||||||
|
DW16-20/220D |
DW16-20/220 |
2.2 |
/3.0 |
7.5 |
|
27.5 |
26.5 |
25.5 |
24 |
23 |
20.5 |
18 |
15 | |
|
|
DW16-30/300 |
/3.0 |
/4.0 |
7.5 |
|
40.5 |
39.5 |
38.5 |
37 |
35 |
32.5 |
29.5 |
26 | |
安装尺寸表
|
DW2 DW4安装尺寸表 | |||||||||||||||||
|
型号Model |
安装尺寸Dimensions(mm) |
重量Weight | |||||||||||||||
|
A |
C |
F |
H |
H1 |
H2 |
*H3 |
*H4 |
M |
N |
N1 |
S |
W |
D |
DNA |
DNM | ||
|
DW2-20/037D |
76 |
170 |
370 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1" |
G1" |
7.7 |
|
DW2-30/055D |
76 |
170 |
370 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1" |
G1" |
8.8 |
|
DW2-40/055D |
130 |
170 |
420 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1" |
G1" |
9.2 |
|
DW2-50/055D |
130 |
170 |
420 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1" |
G1" |
9.5 |
|
DW2-60/075D |
130 |
170 |
420 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1" |
G1" |
10.7 |
|
DW4-20/055D |
76 |
170 |
370 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1"1/4 |
G1" |
8.5 |
|
DW4-30/075D |
130 |
170 |
420 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1"1/4 |
G1" |
10 |
|
DW4-40/075D |
130 |
170 |
420 |
176 |
88 |
88 |
180 |
180 |
30 |
100 |
130 |
7 |
91 |
92 |
G1"1/4 |
G1" |
10.2 |

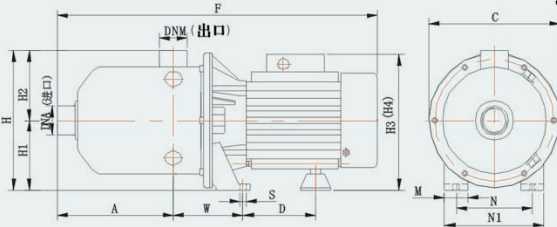

外形图
