一、 用途
用于各种生产线的循环清洗系统。用于输送各种有杂物的介质。
二、性能极限
可以通过固体物直径----------------------19㎜
最大工作压力---------------------------8bar
介质温度--------------------------------—15℃~+80℃
可与带螺纹的硬管或软管相连接，本泵全场杨程不过载
三、 材质
泵体、后盖、叶轮及泵轴采用SUS304材料，电机外壳用铝合金。
四、电机
1、 连续负载
2、 F或B级绝缘
3、 防护等级IP55
4、 使用环境温度范围：-15℃~+40摄氏度
五、 型号说明
BK200
BK--------------------------半开式叶轮泵
200----------------------------工况点流量
D------------------------------D为单相电机，无符号为三相电机
六、性能参数表
型号Model 功率Power 流 量Capacity 单相 三相 KW HP m³/h 6 12 18 24 33 42 48 57 66 1/min 100 200 300 400 550 700 800 950 1100 杨 程 Head(m) BK100D BK100 0.75 /1.0 8 7 5 BK120D BK120 0.9 1.2 11 10 9 BK150D BK150 1.1 1.5 9.5 8.8 7.8 6.7 5 BK200D BK200 1.5 /2.0 12.7 12 11.2 10 8.3 6.5 BK300D BK300 2.2 /3.0 15 14 13.5 12.7 11.2 9.8 8.9 7.5 BK400 /3.0 /4.0 17.5 16.8 16 15.2 14 12.5 11.5 9.7 7.5
Single phase
220V 50Hz
Three phase
380V 50Hz

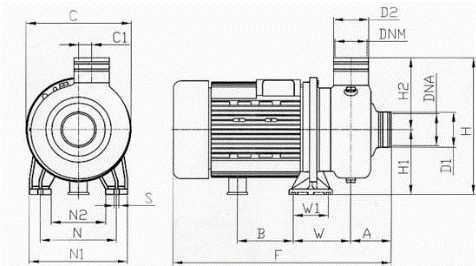

安装尺寸表
|
型号 |
A |
C |
C1 |
F |
H |
H1 |
H2 |
N |
N1 |
N2 |
S |
W |
W1 |
B |
D1 |
DNA |
D2 |
DNM |
重量Weight |
|
BK100 |
745 |
170 |
20 |
358 |
226 |
108 |
118 |
120 |
160 |
80 |
9 |
84 |
52 |
90 |
ø52 |
G11/2" |
ø52 |
G11/2" |
10.5 |
|
BK120 |
745 |
170 |
20 |
358 |
226 |
108 |
118 |
120 |
160 |
80 |
9 |
84 |
52 |
90 |
ø52 |
G11/2" |
ø52 |
G11/2" |
11 |
|
BK150 |
82 |
193 |
20 |
364 |
253 |
120 |
133 |
140 |
180 |
100 |
9 |
100 |
52 |
74 |
ø63 |
G2" |
ø63 |
G2" |
15 |
|
BK200 |
82 |
193 |
20 |
364 |
253 |
120 |
133 |
140 |
180 |
100 |
9 |
100 |
52 |
74 |
ø63 |
G2" |
ø63 |
G2" |
16 |
|
BK300 |
82 |
193 |
20 |
390 |
253 |
120 |
133 |
140 |
180 |
100 |
9 |
100 |
52 |
65 |
ø63 |
G21/2" |
ø63 |
G2" |
22 |
|
BK400 |
82 |
193 |
20 |
390 |
253 |
120 |
133 |
140 |
180 |
100 |
9 |
100 |
52 |
65 |
ø63 |
G21/2" |
ø63 |
G2" |
24 |
