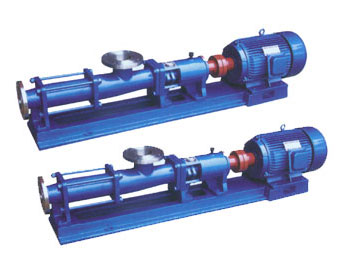

单螺杆泵|G型单螺杆泵（轴不锈钢）

放大图片

产品名称：单螺杆泵|G型单螺杆泵（轴不锈钢）

产品型号：

所属系列：不锈钢单螺杆泵,单螺杆泵

最新报价：0

更新时间：2010-11-7 10:35:33

上一个产品：不锈钢法兰球阀

下一个产品：I-1B系列不锈钢浓浆泵

产品介绍
性能参数/型号意义
产品结构/安装尺寸
故障原因及排除方法

G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵“莫诺泵”《MONOPUMPS》，德国称“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。单螺杆泵的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的单螺杆泵，质量可靠，实行三包，价格也相对较低，同时确保单螺杆泵备件的正常供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。

单螺杆泵型号意义:

单螺杆泵使用范围:
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。
　　因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。
　　单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。

单螺杆泵结构示意图:

出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体
7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机
13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座

单螺杆泵性能参数:

型号	转速 r/min	流量 m³/h	压力 MPa	电机 KW	扬程 m	进口 mm	出口 mm
G25-1	960	2	0.6	1.5	60	32	25
G25-2	960	2	1.2	2.2	120	32	25
G30-1	960	5	0.6	2.2	60	50	40
G30-2	960	5	1.2	3.0	120	50	40
G35-1	960	8	0.6	3.0	60	65	50
G35-2	960	8	1.2	4.0	120	65	50
G40-1	960	12	0.6	4.0	60	80	65
G40-2	960	12	1.2	5.5	120	80	65
G50-1	960	20	0.6	5.5	60	100	80
G50-2	960	20	1.2	7.5	120	100	80
G60-1	960	30	0.6	11	60	125	100
G60-2	960	30	1.2	15	120	125	100
G70-1	960	45	0.6	15	60	150	125

G型单螺杆泵应用领域（部分）

石油工业	化工及制药	环境工程	矿产工程	食品工业	造纸行业
稠油输送油气混输油水分离和废油回收系统污水处理聚合物输送	各类膏状物各类乳状液各类悬浮液各类含气、含固液体各类不能受搅动和剪切的介质	各种污水输送脱水污泥输送絮凝剂及其化学制剂的计量投加油水分离及废气脱质	水煤浆设备与输送钛白粉、高岭土、碳酸钙等的生产设备给旋流体、过滤体喂料化学投加装料及灌浆电解液处理	乳制品果汁、果泥、菜酱肉糜和调味品啤酒和酿造	原料设备涂布和着色过程化学计量造浆及废水处理

●编号
G	F	70	2	A
G系列单螺杆泵	过流部件材质	规格代号	泵级数（导程数）	高硬度转子

G系列单螺杆泵性能参数

型号	最高排出压力(Mpa)	必须汽蚀余量(m)	介质使用特性（允许值）			常规配套方式
			最高粘度 (mpa.s)	最大粒径 (mm)	最大纤维长度(mm)	转速 r/min	定转速时流量(m³/h)	配套电机型号-极数/功率(KW)
G20-1	0.6	4	56*10³	3	20	1400	2.2	Y90S-4/1.1
						910	1.4	Y90S-6/0.75
G20-2	1.2	4	56*10³	3	20	140	2.2	Y90L-4/1.5
						910	1.4	Y90L-6/1.1
G35-1	0.6	4	8*10³	5	32	1400	9.5	Y112M-4/4
						910	6.2	Y112M-6/2.2
						710	4.6	Y132S-8/2.2
G35-2	1.2	4	8*10³	5	32	1400	9.5	Y132M-4/7.5
						910	6.2	Y132M-6/4
						710	4.6	Y132M-8/3
G40-1	0.6	4	9*10³	6.5	40	960	12.2	Y132M-6/4
						710	9	Y132M-8/3
G40-2	1.2	4	9*10³	6.5	40	960	12.2	Y132M-6/7.5
						710	9	Y132M-8/5.5
G50-1	0.6	4.5	114*10³	8	50	960	24.5	Y160M-6/7.5
						710	18	Y160M-8/5.5
G50-2	1.2	4.5	114*10³	8	50	960	24.5	Y160L-6/7.5
						710	18	Y180L-8/11
G70-1	0.6	4.5	14*10⁴	10	64	710	38	Y180L-8/11
G70-2	1.2	4.5	14*10⁴	10	64	710	38	Y225M-8/22
G85-1	0.6	4.5	2*10⁵	13	80	630	67
G85-2	1.2	4.5	2*10⁵	13	80	630	67
G105-1	0.6	4.5	4*10⁵	16	100	500	107
G105-2	1.2	4.5	4*10⁵	16	100	500	107

泵的驱动方式示意图

固定转速时的性能参数　　

型号	流量 (m³/h)	压力 (Mpa)	允许最高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		40	32	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	14	0.6	720	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	22	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	38	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	56	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数 　　

型号	压力0.3Mpa			压力0.6Mpa			可调转数
型号	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)
G20-1	960	0.96	0.75-6级	960	0.8	0.75-6级	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级	720	0.5	0.75-8级
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级	960	2	1.5-6级	125～1250	0.1～3	1.5
	720	1.5	0.55-8级	720	1.27	1.1-8级
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级	960	3	2.2-6级	125～1250	0.2～4	2.2
	720	2.28	1.1-8级	720	1.9	1.5-8级
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级	720	4.04	3-8级	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.60	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数　　

型号	压力0.8Mpa			压力1.2Mpa			可调转数
型号	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)
G20-2	960	0.96	1.5-6级	960	0.8	1.5-6级	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8级	720	0.5	1.5-8级
	510	0.4	1.1-4级/齿轮箱	510	0.3	1.1-4级/齿轮箱
G25-2	960	2.4	1.5-6级	960	2	2.2-6级	125～1250	0.1～3	2.2
	720	1.5	1.1-8级	720	1.27	1.5-8级
	510	1.08	1.1-4级/齿轮箱	510	0.9	1.5-4级/齿轮箱
G30-2	960	3.6	3-6级	960	3	3-6级	125～1250	0.2～4	3
	720	2.28	1.5-8级	720	1.9	2.2-8级
	510	1.63	1.5-4级/齿轮箱	510	1.35	2.2-4级/齿轮箱
G35-2	720	4.8	3-8级	720	4.04	4-8级	125～890	0.3～5	4
	510	3.36	2.2-4级/齿轮箱	510	2.8	3-4级/齿轮箱
	380	1.92	1.5-4级/齿轮箱	380	1.60	2.2-4级/齿轮箱
G40-2	510	6.8	4-4级/齿轮箱	510	5.6	5.5-4级/齿轮箱	125～890	0.3～10	5.5
	380	5.1	3-4级/齿轮箱	380	4	4-4级/齿轮箱
	252	2.65	2.2-6级/齿轮箱	252	2.2	3-6级/齿轮箱
G50-2	510	13.8	5.5-4级/齿轮箱	510	11.5	7.5-4级/齿轮箱	80～750	1～18	7.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-2	510	20.8	15-4级/齿轮箱	510	16	15-4级/齿轮箱	63～630	1～20	15
	380	15.6	11-4级/齿轮箱	380	12	15-4级/齿轮箱
	252	7.8	7.5-6级/齿轮箱	252	6	11-6级/齿轮箱
G70-2	510	26	15-4级/齿轮箱	510	20	18.5-4级/齿轮箱	56～560	1～22	18.5
	380	17	11-4级/齿轮箱	380	13	15-4级/齿轮箱
	252	9.1	11-6级/齿轮箱	252	7	11-6级/齿轮箱
G85-2	380	32	18.5-4级/齿轮箱	380	25	22-4级/齿轮箱	37～370	2～24	22
	252	21	15-6级/齿轮箱	252	16	18.5-6级/齿轮箱
	189	11	15-8级/齿轮箱	189	8	15-8级/齿轮箱
G105-2	380	80	30-4级/齿轮箱	380	65	37-4级/齿轮箱	29～290	3～50	37
	252	44	30-6级/齿轮箱	252	34	30-6级/齿轮箱
	189	29	22-8级/齿轮箱	189	22	22-8级/齿轮箱
G135-2	380	132	55-4级/齿轮箱	380	120	75-4级/齿轮箱	18～180	3～56	75
	252	95	55-6级/齿轮箱	252	80	75-6级/齿轮箱
	189	65	37-8级/齿轮箱	189	53	45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数　　

泵型	流量 (m³/h)	工作压力(Mpa)	转数(r/min)	齿轮减速配套调速电机(kw)
G30-2	～1	1.2	30～300	YCT160/　4A　-2.2
G35-2	～2	1.2	30～300	YCT160/　4A　-2.2
G40-2	～3	1.2	30～280	YCT160/　4A　-3
G50-1	～4.5	0.6	28～280	YCT180/　4A　-4
G50-2	～4.5	1.2	28～280	YCT200/　4A　-5.5
G60-1	～6.5	0.6	25～250	YCT200/　4A　-5.5
G60-2	～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	～8	0.6	25～250	YCT200/4B-7.5
G85-1	～12.5	0.6	18～180	YCT225/　4A　-11
G105-1	～20	0.6	14～140	YCT225/4B-15
G135-1	～35	0.6	10～100	YCT250/4B-22

说明：
1、以上性能参数是常温清水试验时的试验数据；
2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。
