一、项目简介

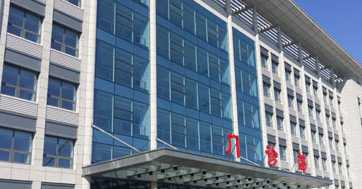

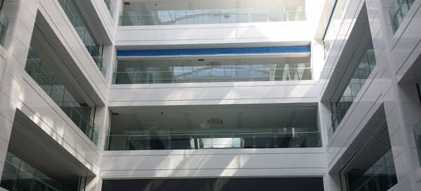

本工程名称为大庆龙南医院中央空调工程，项目地址位于黑龙江省大庆市让胡路区龙十路。项目建筑包含门诊楼和急诊楼，建筑面积63250平方米。空调使用范围为1~6层，房间功能主要分为医务办公室、处置室、药房、检察室、住院观察室。

二、设计依据

1.建设单位提供的条件图及业主的要求

2.《采暧通风与空气调节设计规范》(GB50019-2003)

3.《通风与空调工程施工及验收规范》(GB50243-2002)

4.《高层民用建筑设计防火规范》GB50045-95(2005年版)

5.《公共建筑节能设计标准》GB50189-2005

6.《实用供热空调设计手册》(第二版)

7.其他现行相关设计技术规范标准

三、设计参数

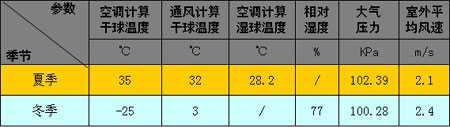

1、大庆室外气象参数

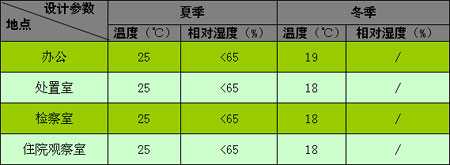

2、室内设计参数

四、工程应用说明

1、冷热源确定

本工程建筑门诊楼共6层，房间形式主要为办公室和观察室；考虑到空调系统的灵活控制、运行节能的要求，而且建筑的层高都不算高，基本不会影响多联机配管的设计。故本工程采用变冷媒多联式空调机组，夏季制冷，冬季制热。将整栋大楼的空调分成多个志高CMV多联机系统，每个系统单独控制，低负荷运行更加节能。

2、负荷确定

负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷，以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。

经计算，门诊楼空调主机制冷量输出4950kw，制热量输出5154kw。

3、系统主机

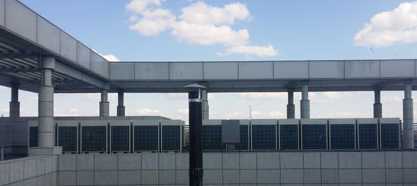

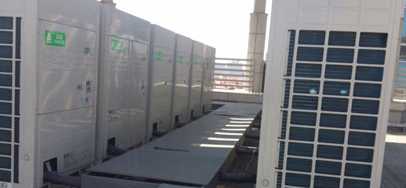

行政楼1~6层每层6个系统，主机放置楼顶。1层空调内机与主机的配管高差最长，制冷量衰减率相对最大，故主机超配比例应相对最小。(由于VRF系统属于一次冷媒系统，因回油等因素对室内末端能力输出能力的影响，故应考虑因配管长度和室内外机高差导致能力输出的衰减，这也是很多VRF系统工程应用时忽略的问题。)

4、VRF系统室内机

办公室、阅览室等房间的室内机主要采用暗藏风管式室内机，隐蔽式安装，风口采用双层百叶形式，每个室内机均安装回风，低噪音运行。对于活动室，休息厅这样规则的大空间采用四面出风嵌入式室内机，送风辐射范围广，气流组织好。

室内机均为带电辅热机型，保证冬季恶劣制热工况条件下室内制热的良好效果。

5、智能控制

本工程空调系统除了每个房间具有线控器或遥控器进行调节，还为该工程量身定做了志高CMV-NET空调网络管理系统(Networkcentralizedcontrolled)，通过高效合理的智能管理功能和自由的管理方式，满足大规模的集中管理要求。

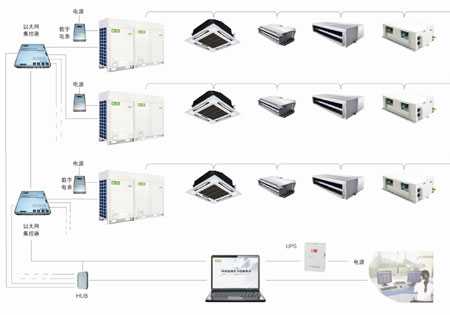

志高CMV-NET系统结构如下图所示：

志高CMV-NET系统，采用CG-link连接方式将空调系统与电脑连接起来，业主可通过电脑实现空调系统的自动控制，功能强大，操作简单。可以轻松实现室内外机控制、设备监控、运行统计、能耗报表、日程管理、故障报警等一系列功能的管控。

五、总结

本项目中的大庆市属于四季分明的地区，对空调主机制冷和制热性能均有较高要求，志高多联机制冷工况环境温度范围：-5℃(DB)～50℃(DB)；制热工况环境温度范围-20℃(WB)～28℃(WB)，在该地区夏季和冬季恶劣工况下，依然能保证良好的制冷、制热能力输出。

本项目中，整栋大楼的空调同时开的几率较小，且各个使用空调的房间时间段、频率也都不尽相同。根据该项目特点，选择了志高CMV直流变频多联机，将空调使用区域划分成15个独立的VRF系统,通过志高CMV-NET系统，可以对整个项目的室内外机进行控制和监控。

志高CMV直流变频多联机组采用R410A国际环保冷媒、大排量涡旋压缩机，比普通压缩机省电8%。行业领先的180°正弦波矢量驱动技术，输出平滑稳定的正弦波电流曲线，效率提高15%。配置高效Brushless直流风扇电机，比交流电机效率提升最高可达45%，综合能效比IPLV(C)最高可达5.32，更节能。同时，系统单管配管长度可达200米，主机与末端最大高差可达70米，使本工程的安装变得更加灵活，制冷制热效果更强劲。
