上海电机学院隶属于上海电气(集团)总公司，是一所以工学为主的全日制普通本科院校，是一所具有技术应用型本科内涵实质和产业大学属性特征的教学型、特色型高等院校。学校坐落于上海临港新城（毗邻上海海洋大学新校区）。一期工程已于2008年底开工。

本项目为一期工程的学校图书馆，为学校的标志性建筑。总建筑面积24323m2。地下一层主要功能为汽车库,面积为2982㎡；一至五层为图书馆裙楼；六、七层为图书馆塔楼。地上建筑面积为21341㎡，建筑高度37.5m。

图书馆主要以阅览室及办公为主，使用者主要为大学生及老师。人员流动性比较大，不固定；会造成各阅览室及办公室的冷热负荷频繁变化，空调的同时使用率也不确定，与朝九晚五的写字楼完全不同。此外，最冷最热气候条件下的寒暑假空调使用率会降低。在本项目中还有一个难点就是3到5层有个贯通大阅览室的内中庭，空调方案如果选择不好，即达不到舒适的效果又会造成能源的浪费。学校方对空调设备的普遍要求是：空调系统运行稳定，环保，节能，运行费用低，维护工作量少，控制方便，不需另聘专业维护人员。

针对建筑物的使用特点，兼顾节能、舒适等要求，空调系统的方案必需进行认真比较与确定。方案比较如下：

小空间的办公、阅览区：

可以采用的空调形式通常有：变制冷剂流量的多联机加新风的空调系统（以下简称多联机热泵空调系统）、分体空调和空气源热泵冷热水机组（以下简称集中水系统）。

多联式热泵空调系统与分体空调的比较：

两个方案均具有控制方便，按需使用，环保节能，运行费用低等优点；分体空调虽然在初投资方面比多联机空调系统低很多，但它与多联机系统相比存在以下不足：

a、众多的室外机破坏了建筑外立面；b、室内机送风不均匀，舒适度差；c、无新风系统，空气品质差，影响学生健康。据此分析，不宜采用分体空调。

多联式热泵空调系统与集中水系统，后者只是冷热源，还需要配置风机盘管加新风系统或低速全空气系统。它们的比较如下：

两个系统均具有空气品质好，不破坏外立面等优点。但集中水系统在控制及安装方面比较复杂，系统一开全开，循环水泵耗能较大，不利于行为节能；如果要做到随负荷变化而变化的节能运行控制，需要另外配置先进的空调自控设备，并采用各种变频或变风量措施，初投资就会提高很多；而且需要聘用专业人员维护运行。相比之下，多联式热泵空调系统在这些方面都具有优势，根据上海地区的使用对比反映，多联机的实际使用能耗较低。

经过对以上三种空调方式的比较，本项目中小空间的办公、阅览区最终选用多联式热泵空调设备加带排风热回收的新风系统。

大空间的会议、阅览区：

本项目选择美的风冷模块机组，配置低速全空气系统。大空间采用低速全空气系统的优势已有很多论证，它具有空气品质好，室内空间无水管有利于藏书安全等优点；为此，本空调系统配置多个变风量空调箱，并采用简单中央空调控制系统。这样，集中水系统在控制及安装方面相对简单，无需聘用专业人员维护运行，风冷模块机组可根据空调负荷按需供冷（热），节能效果好。

大空间气流组织均以上送下回方式优先，上送上回方式为辅。3到5层的贯通大阅览室的内中庭，如果简单的在每层内中庭四边设侧送风口或喷口，而不合理的设置回（排）风口，由于冷热空气的自然对流，会造成冬季3层温度过低，夏季5层温度过高，既不舒适也不节能。因此本项目只在3层内中庭四边设置侧送风口，并在内中庭两侧各设一个排风风井，在风井的3层底部及5层顶部各设一个电动风口。夏天只开启5层顶部的风口，排风，可以排除大厅上部过热空气，减少热辐射，有效提高下部人员活动空间的舒适性；冬天只开启3层底部的风口回（排）风，使内中庭实现上送下回的气流，使强制热空气从顶部向底部流动；通过以上的措施，改善了中庭冬夏季上下层空气温度的均匀性，达到即舒适又节能的效果。

空调系统设计

1、室外设计参数

夏季空调计算干球温度：34℃，空调计算湿球温度：28.2℃

冬季空调计算干球温度：-4℃，空调计算相对湿度：75％

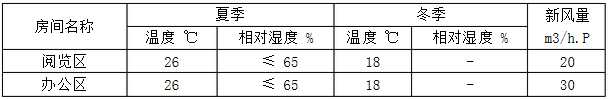

2、室内设计参数：

3、空调负荷与指标：

计算总冷负荷：2742.5kW，热负荷2168.7kW；空调冷耗指标：112.7W/㎡，空调热耗指标:101.6W/㎡

4、空调产品:

A：美的直流变速多联机组，R410A环保冷媒，制冷综合性能系数IPLV=4.5；

B：美的风冷热泵模块机组，R410A环保冷媒，制冷性能系数COP=2.98。

5、空调系统方式：

小空间，多联式空调机组加新风系统；大空间，低速全空气系统。

空调系统特点及节能措施

1、设备选用

根据节能规范要求，夏季空调室内计算温度设定为26℃，空调系统采用直流变速多联式热泵空调系统加新风装置。直流变速空调比普通的交流变频空调节能效果提升20%以上。在过渡季节可以开启窗，采用自然通风运行模式，来减少多联机的开机时间。美的风冷热泵模块机组容量可根据实际负荷状况进行多级调节，使机组出力与负荷需求相匹配，提高了压缩机的工作效率、降低了能量消耗。机组采用智能除霜模式，除霜准确高效、减少热量消耗。

2、系统划分和系统控制与计量

本楼多联机区域主要在B区共5层，自然分为左右2个分区，所以本项目根据楼层及区域划分为10个多联机空调系统，按楼层划分可以实现寒暑假楼层部分开放的功能，按区域划分可以缩短冷媒管的长度；控制与计量采用美的智能楼宇控制系统，可以按照课程表提前一周设定任务计划，同时该系统具有精确的电费计量管理功能，能够帮助学校更好的进行用能管理。

3、冷媒管道的布置

为缩短冷媒管道的长度，根据建筑的特点，在负荷中央设置冷媒管井，使每个系统冷媒管道的长度控制在50米以内，有效地降低了多联机空调系统冷量的衰减，保证了系统的运行效率。

为保护室外冷媒管道，防止保温层老化和破损，在管道保温安装完毕后，外包镀锌钢板保护层。

经过精心设计和施工，图书馆已经投入使用，在空调系统的调试运行中，达到了设计的预期效果，并在运行中得到了广大师生的一致好评。由于控制简单，节能效果显著，为学校完成教学任务、减少运行费用做出了贡献。
