一.现状介绍

 中央空调系统的排水是一个不容忽视的部分，经常由于排水的问题，引起机房水漫金山，特别是吊顶机组，一旦发生漏水现象，装修好的屋顶被水迹污染，如鱼骨梗喉，非常棘手。

   常规传统的AHU（空调机组）为了保证顺利排水，在机组出水口常接-S型弯的存水弯。其作用是通过水封的作用，防止外界空气通过排水口被吸入而影响排水，开发设计了一款具有结构紧凑，安装方便的冷凝水排放器，避免了传统U型存水弯受到安装尺寸要求限制的影响，同时在没有冷凝水也可以防止外界空气通过排水口被吸入，可以自动排水。有效降低机组的基础高度，让吊顶机组占用顶部空间更少。克服了传统的存水弯的缺点。

一．工作原理：

该新型冷凝水自动排放装器是通过克俐托公司，根据多年的使用经验，结合实际的应用状况，新开发研制了这款能克服机组负压的影响，将冷凝水顺利引出机组外排放。

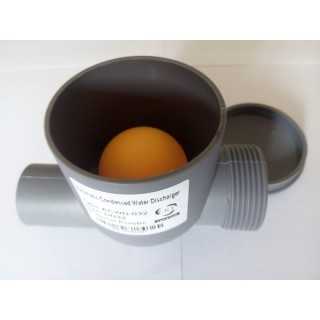

该装置由于排水口向上，并置有轻质密封球在机组负压的作用下，轻质密封球与排水口严密的密封，而当机组内存水盘中的冷凝水积聚到水面高于排水口的时候，轻质密封球就会在冷凝水浮力的作用下开启，冷凝水就可以通过排水口溢出。

二．结构特点：

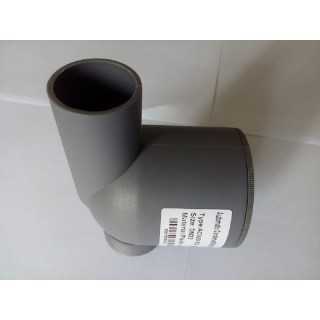

本装置在排水口外围设有保护套管，可以保护轻质密封球不会丢失，并且套管的底侧设有出水管，可以顺利的将排水口中流出的冷凝水引出。
