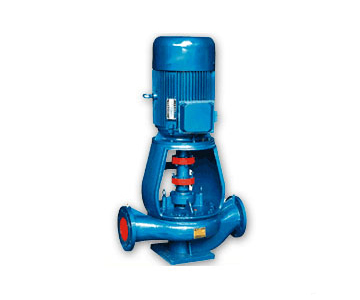

ISGB型便拆立式管道离心泵

一、产品概述：　　

ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。 　　

该立式泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100％的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。　　

该泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。在立式泵系列产品中属国内前列，各项技术居国内领先，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的最理想产品。　　

二、产品特点：　　

1、立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30％一60％。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。　　

2、配用国内著名厂家生产的Y系列标准通用电机，运行平稳、噪音极低。　　

3、轴承采用国际著名品牌精密轴承，精度高、可靠性好、寿命长。　　

4、叶轮采用90年代最优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。　　

5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。　　

6、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。　　

7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。　　

8、泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。　　

三、工作条件:　　

1、泵系统最高工作压力为1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa(泵扬程工作压力大于1．6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。 　　

2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封)。 　　

3、环境温度≤　40℃　，相对湿度≤95%。　　

四、型号意义:
