一、产品概述：　　

1、本风量测量试验装置是专门用于各类风机、排气扇等的风量试验装置。可以测试相关产品的风量、电压、电流、功率等参数、自动绘制出风量、风压曲线。依据标准GB/T 1236-2000 《工业通风机 用标准化风道进行性能试验》（采用喷嘴测量部分）采用量阻碍物式流量测量原理，使用标准长径低速喷嘴作为阻碍物，通过测定标准喷嘴两端的静压差来测量流过喷嘴的空气流量。　　

二、产品型号：LS-FD(W)-50-1200 、LS-FD(W)-300-3000、LS-FD(W)-1000-12000　　

       　　　　　　　　　　LS-F D(W)-300 3000 　　

　　　　                                             测试的最大风量（　3000 m³　/h）　　

　　　　                                             测试的最小风量（　300 m³　/h）　　

　　　　D为独立型，W为带温度测量型　　

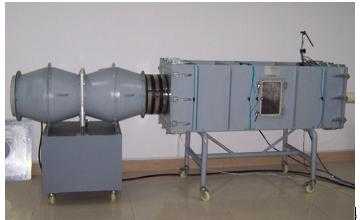

　　　　                                              风量测量装置　　

　　　　                                                    兰石公司

三、产品特点：　　

1、装置结构及外观　　

1.1 整体结构采用钢板焊制，外表焊缝打磨，内外喷灰色垂纹漆。　　

1.2 喷嘴后，两侧开小门，门上带有观察窗，采用手动盒喷嘴盖。　　

1.3 采用钢制斜流风机，自动阻尼调整阀，风机台可分离，并可安装在装置吸气端或排　　

气端进行吸风试验或排风试验。　　

1.4 采用钢制整体式操控台，电脑及所有传感器置于台内。　　

1.5 风机转速测试仪自由布置，可方便测试各种不同型式风机。　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2、控制测量系统　　

2.1 采用国际著名品牌数字控制和测量仪表进行自动控制和测量。　　

2.2 完全采用自动控制，并可以自动绘制风量－风压曲线图。　　

2.3可以通过通讯线扩展与计算机系统相连，使之具备测试控制数据库程序，可进行测  　　

试报告及数据的查找、历史数据曲线绘            制。　　

四、技术参数：　　

1、占地要求：≥　7M　×　4M　　　

2.1 控制和测量精度　　

（表格内的参数，也可根据用户需求定制）　　

2.2 试验的不确定度：　　

采用对比机，在国家检测中心试验，与本装置试验误差小于±1.5% 。　　

一次装机重复性试验误差小于±1.0% 。
