产品介绍：
一、使用范围
家庭输水增压、工业输水系统、汽车喷洗、油罐抽油、园艺、喷泉、小灌溉
二、 性能极限
进出口尺寸-------------------------------G1 1/4*、G1*
最大工作压力------------------------------6bar
最高液体温度----------------------------+45℃
最大吸程----------------------------------8m
另可根据用户要求提供合适的机械密封，本泵全杨程不过载
三、材质
泵体、后盖 SUS304
叶轮 SUS304或增强塑料
导叶及射流器 增强塑料
泵轴 SUS304不锈钢
机械密封 石墨/陶瓷/丁青橡胶(可根据要求：可提供特色密封材料)
四、 型号说明
SZ037BD
SZ-----------------------------------射流式自吸离心泵
037----------------------------------电机功率为0.37KW
B-----------------------------------B为不锈钢叶轮，无符号B为塑料叶轮
D---------------------------------D为单相电机，无符号为三相电机
五、电机
全闭式扇冷电机，绝缘等级F级，防护等级IP54、IP55，连续负载
使用环境温度范围I —15℃~+40℃
海拔高度 ≤1000m
单相型 220V、50Hz,2800转/分
三相型 380V、50Hz，2800转/分
可根据用户要求增加过热保护设置
六、性能参数表
|
型号 |
功率 |
流 量Capacity | |||||||||||||
|
单相 |
三湘 |
千瓦 |
马力 |
m³/ h |
0 |
/0.6 |
1.2 |
1.8 |
2.4 |
/3.0 |
3.6 |
4.2 |
4.8 |
5.4 | |
|
1/min |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 | |||||
|
杨 程Head(m) | |||||||||||||||
|
SZ037D |
SZ037 |
0.37 |
0.5 |
|
35 |
28 |
23 |
18 |
15 |
12 |
|
|
|
| |
|
SZ045D |
SZ045 |
0.45 |
0.6 |
|
38 |
32 |
26 |
22 |
17 |
14 |
|
|
|
| |
|
SZ060D |
SZ060 |
/0.60 |
0.8 |
|
41 |
35 |
29 |
24 |
20 |
16 |
|
|
|
| |
|
SZ075BD |
SZ075B |
0.75 |
/1.0 |
|
41 |
36 |
33 |
29 |
28 |
25 |
22.5 |
21 |
19 |
17 | |
|
SZ090BD |
SZ090B |
0.9 |
1.2 |
|
45 |
40 |
36 |
33 |
31 |
28 |
26 |
25 |
23 |
21 | |
安装尺寸表
|
型号 |
安装尺寸 Dimension |
重量Weight | |||||||||||||||
|
A |
B |
C |
F |
H |
H1 |
*H2 |
*H3 |
M |
N |
N1 |
S |
W |
DNA |
DNM | |||
|
SZ037D |
SZ037 |
90 |
90 |
170 |
380 |
176 |
128 |
182 |
181 |
30 |
100 |
130 |
7 |
107 |
G1" |
G1" |
6.1 |
|
SZ045D |
SZ045 |
90 |
90 |
170 |
380 |
176 |
128 |
182 |
181 |
30 |
100 |
130 |
7 |
107 |
G1" |
G1" |
6.5 |
|
SZ060D |
SZ060 |
90 |
90 |
170 |
398 |
176 |
128 |
188 |
188 |
30 |
100 |
130 |
7 |
107 |
G1" |
G1" |
8.2 |
|
SZ075BD |
SZ075B |
100.5 |
75 |
213 |
428 |
210 |
158 |
213 |
213 |
39 |
120 |
158 |
9 |
142 |
G11/4" |
G1" |
10.8 |
|
SZ090BD |
SZ090B |
100.5 |
75 |
123 |
428 |
210 |
158 |
213 |
213 |
39 |
120 |
158 |
9 |
142 |
G11/4" |
G1" |
11.2 |

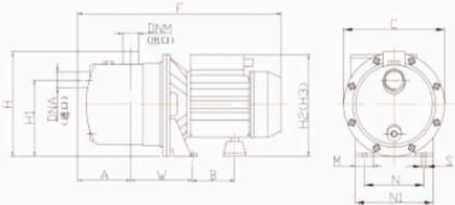

安装尺寸图
